Agilent | 16338A Test Lead Kit

Agilent 4338B毫欧表是为低阻抗测量提供的一种精密、可靠、高速的测试工具。
特性
*  可选择的低测试信号电流：1uA - 10 mA
*  宽量程：10u欧姆到100 k欧姆
*  10u欧姆分辨率
*  触点检查功能
*  1 kHz交流测量
*  高速测量：34 ms
*  内置比较器
*  自动测量模式

精密低阻测量
在低电流电路中，机电元件的接触故障是元件可靠性中的主要问题。HP 4338B提供可选择的低交流测试信号(1μA~10mA)。用户目前可在低电流的条件下来表征机电元件的低阻特性。10μΩ的高分辨率可用来确定继电器、开关、接头、印制电路板图形和电缆在接触电阻测试中的微小差别。1kHz测试信号消除了由热电对被测元件接触的影响而引入的潜在误差。1kHz的交流测试信号是检查电池内阻的最好方法，因为它避免了直流能量的消耗。
高速测量
高速(34ms)内设比较器和HP-IB/处理器接口有可能用自动处理器和外部计算机构成一个测量系统，使生产测试时间缩短到最低限度。
自动测量方式
在进行大量连续的测试、而测试信号电平又不是很主要的因素时，自动测量功能会使仪器选择合适的测试信号并设定测量范围。
技术指标
1． 测量功能：
*  测量参数：R(交流电阻)，X(电抗)，L(电感)，|Z|(阻抗)，θ(相位[°])
*   组合参数：R，R-X，R-L，｜Z｜-θ(只适用于串联模式)
*  数学功能：偏差和相对偏差(以百分比表示)
*  显示数字：3.4或5位(可选择)
2． 测试信号特性：
*  测试频率：1kHz
*  频率精度：±0.1%
*  测试信号电平：1μA，10μA，100μA，1mA，10mArms
*  电平精度：±(10%＋0.2μA)
*  样品两端的最大电压：在任何情况下最大为20mV峰值
3． 测量范围
参数 测量范围: R 10uΩ-100KΩ   X，|Z| 10uΩ-100KΩ   L 10nH-10H  θ -180°~+180°4． 测量精度：R的基本精度为±0.4%
5． 测量时间：从触发命令到处理器界面端口上的结束测量（EOM）信号输出的时间间隔
*  短：34ms；*  中等：70ms；*  ; 长：900ms；
6． 修正功能
*  短路误差为0：消除由测试夹具中杂散寄生阻抗引的测量误差
7． 比较功能  *  对每个一次测量参数和二次测量参数设立高/符合/低界限
8． 接触检查功能   可以检测测试夹具与器件之间的接触故障9． 其它功能
*  叠加直流：在测量端可能给出±42Vdc(最大值)
*  存储/调用：可以由内部非易失存储器对10种仪器设置进行存储/调用
*  连续存储功能：若仪器被切断或发生电源故障，仪器设置将自动被存 储起来(在23±5℃时≤72小时)
*   GPIB接口：所有控制设置、被测值和比较器信息
*  处理器接口：所有输出信号为负逻辑，光隔离开路集电极
*   输出信号包括：高/符合/低、变址，测量结束和告警。输入信号是健锁定和外触发
一般指标
1． 电源要求：198~264V，47~66Hz,45VAmax
2． 工作温度：0°~45℃
3． 尺寸：
320mm（宽）×100mm（高）×300mm（长），即12.6（英寸）×3.94（英寸）×11.81（英寸）
4． 重量：4.5kg
订货信息
毫欧表主机：4338 毫欧表；
选配件：
　 Opt ABA 英文版手册
　 Opt ABJ 日文版手册
　 Opt OBO 省去操作手册
　 Opt W30 扩大的维修服务
16064B LED显示器/触发盒

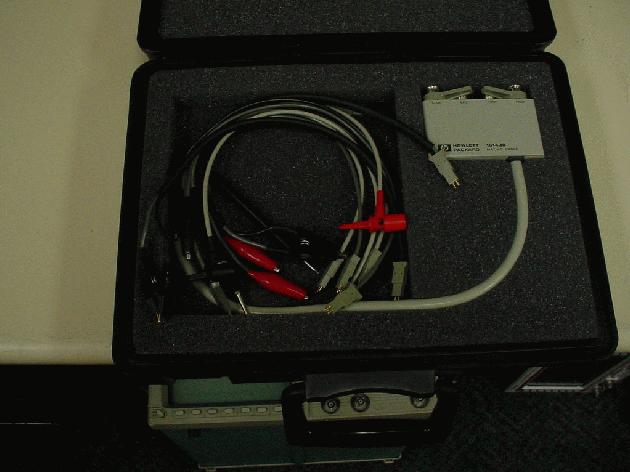

16338A 测试引线套件：
16005B Kelvin 线夹测试引线(0.4m,带大的线夹)
16005C Kelvin IC线夹测试引线(0.4m,带IC的线夹)
16005D Kelvin 线夹测试引线(0.4m,带大的线夹)
16006A针式探头测试引线(0.4m)
16007A鳄鱼夹测试引线(0.4m,带2个红色线夹)
16007B鳄鱼夹测试引线(0.4m,带2个黑色线夹)
16143B 配对电缆(0.6m)
